Cablu fibra optica cu armatura metalica Telix H-GYFTW-3KN 48 fire

Descriere

Cantitatea minima de derulare este de 100 metri.
Pentru comenzi mai mici de 2000M se adauga o taxa de derulare de 0.50 ron per metru

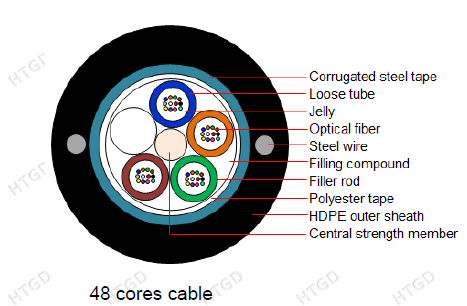

1. Structură și Construcție Cablu

• Tip cablu: Armat metalic, cu un singur înveliș exterior și 2 fire de oțel paralele (GYFTW / Traditional Cable Single Jacket with 2 Steel Wires).

• Număr total de fire: 48 de fibre optice (4 tuburi x 12 fire/tub).

• Construcție nucleu:

  • Element central de rezistență: FRP (Fiber Reinforced Polymer / nemetalic).

  • Element de umplere (Filler rod): 1 tijă.

  • Geometrie: Tuburi loose / tije de umplere răsucite în jurul elementului central FRP.

• Manta și protecție:

  • Compus de umplere: Gel hidrofob în tuburi și în spațiile libere ale nucleului.

  • Armătură: Bandă corugată de oțel (Corrugated steel tape).

  • Elemente periferice de rezistență: Două fire de oțel paralele încorporate în manta.

  • Manta exterioară: HDPE (Polietilenă de înaltă densitate), culoare neagră.

2. Dimensiuni și Proprietăți Mecanice

• Diametru exterior cablu: 10.8 mm (± 5%).

• Greutate cablu: 123 kg/km (± 10%).

• Rezistență la tracțiune (Tensile load):

  • Termen scurt (instalare): 3000 N.

  • Termen lung (operare): 1000 N.

• Rezistență la strivire (Crush resistance):

  • Termen scurt: 3000 N / 100 mm.

  • Termen lung: 1000 N / 100 mm.

• Rază minimă de curbare:

  • Instalare: 20 x diametrul cablului.

  • Operare: 15 x diametrul cablului.

3. Specificații Fibră Optică (ITU-T G.652.D)

• Atenuare:

  • ≤ 0.36 dB/km la 1310 nm.

  • ≤ 0.23 dB/km la 1550 nm.

• Dispersie cromatică:

  • ≤ 3.5 ps/(nm·km) la 1310 nm.

  • ≤ 18 ps/(nm·km) la 1550 nm.

• Diametru teacă (Cladding diameter): 125 ± 1.0 µm.

• Diametru cu acoperire (Coating diameter): 242 ± 7 µm.

4. Codul Culorilor (Conform EIA/TIA 598)

• Culori fire (1–12): Albastru, Portocaliu, Verde, Maro, Gri, Alb, Roșu, Negru, Galben, Violet, Roz, Aqua.

• Culori tuburi loose (1–4): Albastru, Portocaliu, Verde, Maro.

5. Interval de Temperatură

• Operare: -20°C ... +70°C.

• Instalare: -10°C ... +70°C.

• Stocare / Transport: -20°C ... +70°C.
