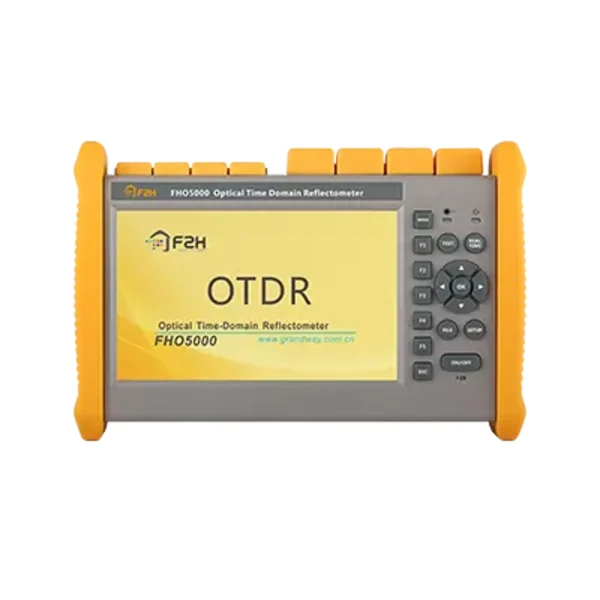

OTDR FHO5000

Descriere

Seria de reflectorometre optice FHO5000 reprezintă o soluție profesională, completă și robustă, destinată măsurării, diagnosticării și întreținerii rețelelor de fibră optică. Cu o dinamică impresionantă de până la 50 dB și o zonă moartă ultrascurtă (0,8 m), seria FHO5000 excelează atât în testarea fibrelor Monomode (SM), cât și Multimode (MM).

Proiectat special pentru rețelele PON (Passive Optical Network), echipamentul poate trece prin splitter-e optice de până la 1x128, identificând splitter-e consecutive separate de distanțe de doar 30 de metri. Integrând funcția inteligentă FLM (Fiber Link Map), dispozitivul transformă datele complexe ale curbei OTDR într-o diagramă intuitivă cu pictograme, simplificând analiza pentru tehnicieni.

Caracteristici Principale

• Afișaj tactil intuitiv: Ecran color TFT-LCD de 7 inchi cu interfață simplă și rapidă.

• Analiză inteligentă FLM (Fiber Link Map): Măsurare la o singură apăsare de buton cu ajustare automată a impulsurilor și reprezentare grafică simplificată a evenimentelor.

• Capacitate PON avansată: Trecere prin splitter-e de până la 1x128 și identificare la distanțe scurte (30 m).

• Testare pe fibră activă (Live Fiber): Modelele din seria F (ex. T35F, T40F) integrează filtre optice pentru testare directă la 1625 nm sau 1650 nm, fără a întrerupe traficul de date.

• Generare rapoarte PDF: Creare directă din echipament a rapoartelor PDF pentru curbe OTDR și diagrame FLM.

• Software PC avansat: Include programele "OTDRviewer" pentru analiza detaliată a datelor și "Server" pentru control de la distanță prin port RJ45.

• Conectivitate extinsă (Versiunea PRO): Suport pentru Bluetooth și aplicație mobilă dedicată Android.

• Multifuncționalitate integrată: Include VFL (localizator de erori), OPM (power meter), LS (sursă de lumină) și compatibilitate cu microscop optoelectronic.

Specificații Tehnice

Specificații Modul OTDR

• Domeniu dinamic: 26 dB până la 50 dB (în funcție de model)

• Zonă moartă eveniment (Event Dead-Zone): Min. 0,8 m / 1 m

• Zonă moartă atenuare (Attenuation Dead-Zone): Min. 3 m / 4 m

• Lățime impuls: 3 ns, 5 ns, 10 ns, 30 ns, 50 ns, 100 ns, 275 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs

• Distanțe de testare: 500 m, 2 km, 5 km, 10 km, 20 km, 33 km, 40 km, 80 km, 120 km, 160 km, 265 km

• Rezoluție eșantionare: Minim 5 cm

• Puncte eșantionare: Maximum 256.000 puncte

• Precizie distanță: ±(0,75 m + distanță test × $3 times 10^{-5}$ + rezoluție eșantionare)

• Linearitate: ≤ 0,05 dB/dB

• Setare indice de refracție (IOR): 1,2000 ~ 1,7000 (pași de 0,0001)

• Capacitate memorie: Card TF de 16 GB

Module Adiționale Integrate

Localizator Vizual de Defecțiuni (VFL)

• Lungime de undă: 650 nm ± 20 nm

• Putere de ieșire: 10 mW (Laser Clasa III B)

• Moduri de lucru: CW / 2 Hz

• Conector: Universal 2,5 mm

Power Meter Optic (OPM)

• Domeniu lungimi de undă: 800 ~ 1700 nm

• Lungimi de undă calibrate: 850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm

• Domeniu măsurare: Tip A: -60 ~ +5 dBm (standard); Tip B: -40 ~ +23 dBm (opțional)

• Precizie / Rezoluție: ±0,35 dB / 0,01 dB

Sursă de Lumină Stabilă (LS)

• Lungimi de undă: Identice cu cele ale modulului OTDR selectat

• Putere de ieșire: ≥ -10 dBm

• Moduri de ieșire: CW / 270 Hz / 1 kHz / 2 kHz

Specificații Generale

• Afișaj: Ecran tactil color TFT-LCD de 7 inchi

• Interfețe: 1× port RJ45, 3× porturi USB (2× USB Type-A, 1× USB Type-B)

• Limbi disponibile: Engleză, Franceză, Spaniolă, Portugheză, Italiană, Germană, Rusă, Poloneză, Turcă, Chineză etc.

• Alimentare: Adaptor AC/DC 100-240V, 50/60Hz (ieșire 10V DC / 4A)

• Baterie: Litiu 7,4V / 5,2Ah (certificată pentru transport aerian)

• Temperatura de operare: -10°C până la +50°C

• Temperatura de stocare: -20°C până la +70°C

• Umiditate: ≤ 95% (fără condens)

• Dimensiuni: 253 mm × 168 mm × 73,5 mm

• Greutate: 1,5 kg (cu baterie inclusă)

• Accesorii incluse: Unitate principală, adaptor de alimentare, cablu de încărcare, baterie litiu, adaptor FC, cablu USB, ghid rapid, raport de testare, geantă de transport, curea de mână.
