Descriere

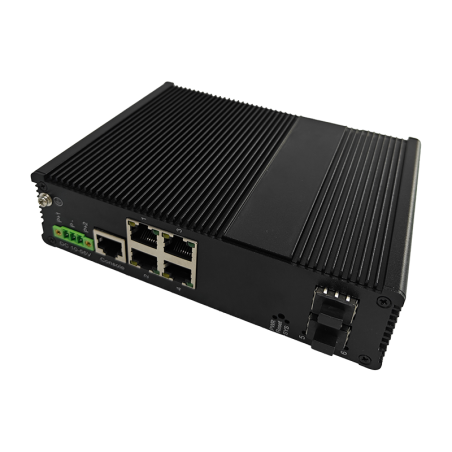

OFS-PE-M2IGSF2T4 este un switch industrial PoE administrabil de înaltă performanță și eficiență, cu un raport calitate-preț excelent. Acest switch oferă:

• 4 porturi 10/100/1000Base-T(X) PoE/PoE+

• 2 sloturi SFP 1000Base-X

• 1 port consolă

Fiecare port acceptă funcție PoE, fiind ideal pentru scenarii în care este dificil să se asigure alimentare AC sau unde costurile de cablare trebuie reduse. Se adaptează automat la standardele IEEE 802.3af/at.

Switch-ul utilizează tehnologia Ring (recuperare după o defecțiune în rețea <20ms), permițând configurarea ușoară a unei rețele redundante pentru o fiabilitate crescută. Suportă multiple metode de administrare: interfață web (WEB), CLI, Telnet/consolă serială, aplicație Windows și SNMP.

Dispune de funcții QoS avansate pentru controlul și gestionarea traficului de date, precum și de suport pentru:

• Protocoale de redundanță Ethernet: Ring, RSTP și STP

• VLAN-uri bazate pe port, VLAN IEEE 802.1Q și protocolul GVRP

Produsul are un design industrial robust, fiind potrivit pentru aplicații precum:

• Sisteme informatice auto (PIS)

• Supraveghere video CCTV

• Sisteme de control trenuri

• Orice mediu industrial cu vibrații, șocuri și cerințe ridicate de compatibilitate EMC

Poate fi utilizat într-o varietate de locații industriale pentru a asigura o fiabilitate ridicată a rețelei.

Caracteristici principale

• Suportă 4 porturi 10/100/1000Base-T(X) PoE/PoE+, 2 sloturi SFP 1000Base-X și 1 port consolă.

• Funcții QoS avansate pentru controlul și gestionarea traficului de date.

• Suport pentru protocoale de redundanță: Ring, RSTP, STP, VLAN pe bază de port, VLAN IEEE 802.1Q și protocol GVRP.

• Suportă administrare prin CLI, SNMP, interfață web (WEB), consolă/Telnet, jurnal de sistem (syslog), tehnologie proprie de rețea în inel, cu timp de recuperare < 20ms.

• Alimentare redundantă DC 48-58V, cu protecție la polaritate inversă.

• Suportă PoE/PoE+:

  • IEEE 802.3af: max. 15.4W

  • IEEE 802.3at: max. 30W

Protocoale standard:

• G.8032 (ERPS), IEEE802.3, 802.3u, 802.3z, 802.3x, 802.3ad, 802.3ab, 802.3af/at

• IEEE802.1p, 802.1x, 802.1Q, IGMP Snooping, IPv4/IPv6 precedence

Performanță de comutare:

• Rată de transfer: 14.9Mpps

• Mod de transmisie: Store and Forward

• Buffer pachete: 8MB

• Lățime de bandă internă: 24Gbps

• Tabel MAC: 16.000 de adrese

• Cozi de prioritate: 8

• Timp de întârziere: < 10μs

Rețea în Inel și Management:

• Management lățime de bandă: limitare granulară între 0 – 1Gbps (pas de 100kbps)

• Redundanță în inel: pe bază de porturi, suportă agregare de linkuri/LACP, echilibrare a traficului și protecție pe porturi

• Protocoale Spanning Tree: STP, RSTP, MSTP

• Actualizare sistem: prin BOOTROM, Xmodem/TFTP, suport pentru încărcare/actualizare fișiere de sistem și configurații

• Management utilizatori: niveluri ierarhice cu protecție prin parolă, detecție fibră ruptă, alarmă la cădere de tensiune

• Mentenanță sistem: diagnostic modul optic, ping, contorizare porturi

• Protecție ERPS: timp de comutare < 20ms

• QoS avansat: clasificare trafic, niveluri de prioritate, programare cozi SP, WRR, politici de control și limitare a fluxului

• Administrare: SNMP, CLI, WEB, consolă și Telnet, syslog

Porturi:

• Porturi Ethernet: 10/100/1000Base-T(X), auto-negociere viteză, duplex complet/parțial, auto MDI/MDI-X

• Porturi fibră: 1000Base-X, sloturi SFP

• PoE: Pin-out: 1/2 (+), 3/6 (-)

  • IEEE802.3af: max. 15.4W

  • IEEE802.3at: max. 30W

• LED-uri de stare:

  • Alimentare: PWR

  • Porturi: LINK / ACT

Alimentare:

• Tensiune de intrare: DC 48~58V

• Conector: terminal detașabil cu 6 pini, pas 5.08mm

• Consum total (la sarcină maximă): < 10W

• Protecții: suprasarcină, polaritate inversă, alimentare redundantă

Structură mecanică:

• Carcasă: protecție IP40, aliaj de aluminiu

• Dimensiuni (L x l x h): 181 × 146 × 47 mm

• Greutate: 1 kg

• Montare: pe șină DIN sau pe perete

Mediu de operare:

• Temperatură de funcționare: -40°C ~ +85°C

• Temperatură de stocare: -40°C ~ +85°C

• Umiditate relativă: 5% ~ 95% (fără condens)

Standard industrial:

• EMI: FCC Part 15 Subpartea B Clasa A, EN 55022 Clasa A

• EMS:

  • EN61000-4-2 (ESD): Nivel 4 – 15kV (aer), 8kV (contact)

  • EN61000-4-3 (R/S): Nivel 3 – 10V/m

  • EN61000-4-4 (EFT): Nivel 4 – 4kV (port alimentare), 2kV (port date)

  • EN61000-4-5 (Supratensiune): Nivel 4 – 4kV
