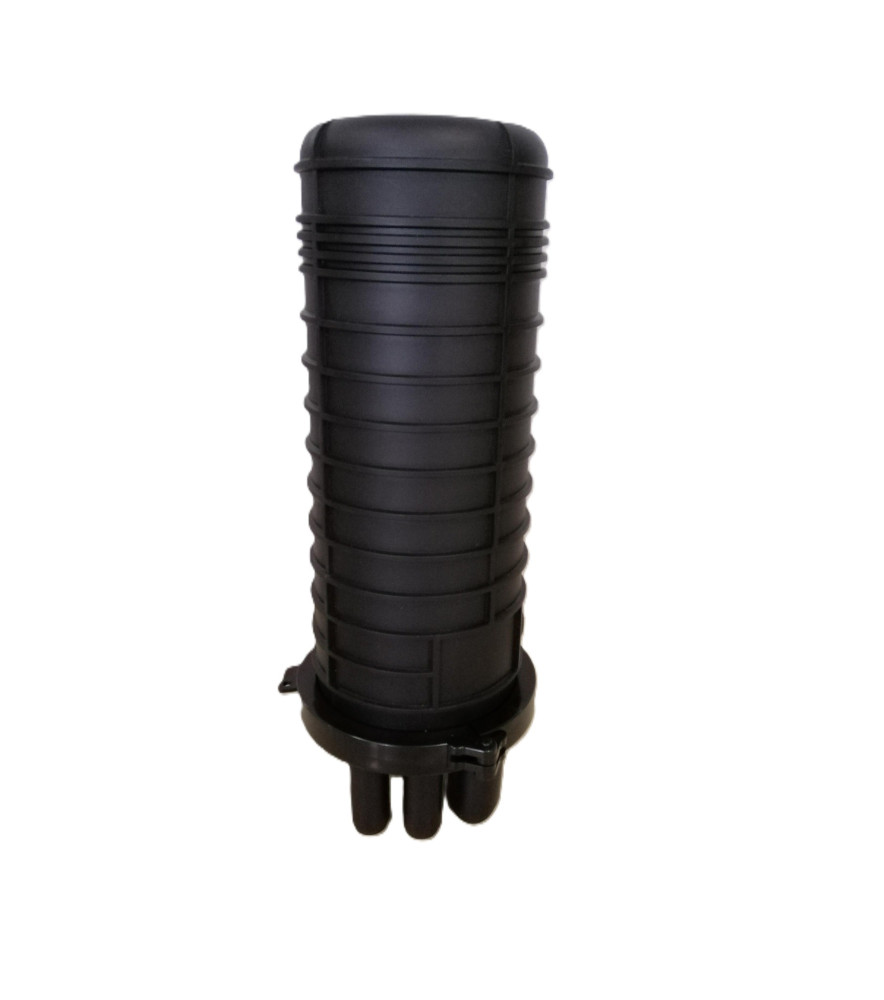

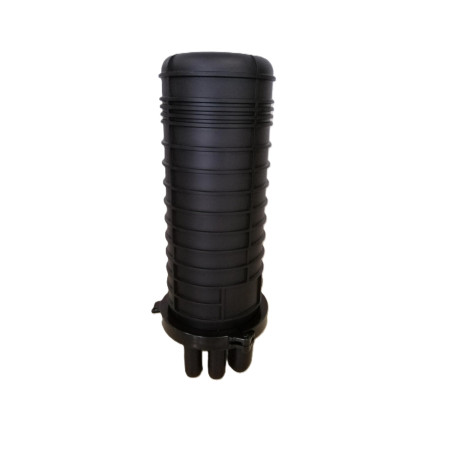

Descriere generală Manșonul de fibră optică (cuția de joncțiune) Model CV024A este proiectat pentru realizarea joncțiunilor, distribuția și derivarea cablurilor optice.Carcasa sa robustă și structura principală sunt construite special pentru a rezista în medii dure de lucru.Această protejează cablurile optice împotriva vibrațiilor, impactului direct, întinderilor sau răsucirilor.

Datorită materialelor folosite, manșonul oferă izolare electrică, rezistență la coroziune chimică și rezistență la temperaturi extreme, atât la frig, cât și la căldură..

Specificații tehnice

• Material: Plastic PP (Polipropilenă) cu rezistență ridicată la impact + agent de protecție împotriva razelor UV.

• Mediu de funcționare: Rezistă la temperaturi cuprinse între -35 grade Celsius și 70 grade Celsius.

• Grad de protecție: IP68 (etanșeitate completă la praf și apă).

• Tip etanșare porturi: Termocontractibilă (prin încălzire).

• Dimensiuni externe: Înălțime de 504 mm și diametru/lățime de 201.7 mm / 231 mm.

Capacitate și Porturi de Cablu

• Capacitate suduri: Între 24 și 144 de suduri (bucle).Se utilizează casete de sudură de tip OST-062, fiecare casetă având o capacitate de 24 de fibre optice.Manșonul suportă un număr maxim de 6 casete.

• Porturi pentru cabluri: Un total de 5 porturi, împărțite în 4 porturi rotunde cu diametrul de 25 mm și 1 port oval cu dimensiunile de 69 x 40 mm.

Listă de accesorii incluse În pachetul manșonului sunt incluse în continuare accesorii standard pentru managementul cablurilor și realizarea joncțiunilor:

1. Cuva transparenta: Diametru exterior 4 mm, Grosime 0.6 mm - 1 metru.

2. Bride din plastic (Cable tie): 3 mm * 120 mm, culoare albă - 12 bucăți.

3. Tuburi termocontractibile pentru joncțiuni: 60 mm * 2.3 * 1.0 - 144 bucăți.

4. Tub termocontractibil pentru port rotund: diametru 30 * 100 mm - 4 bucăți.

5. Tub termocontractibil pentru port oval: diametru 60 * 120 mm - 1 bucată.
